FIS4 অতি-উচ্চ-রেজোলিউশন ওয়েভফ্রন্ট সেন্সর (রেফ্রিজারেটেড সংস্করণ) 400-900nm

Fis4 অতি-উচ্চ-রেজোলিউশন ওয়েভফ্রন্ট সেন্সর (রেফ্রিজারেটেড সংস্করণ) 400-900এনএম

বোজিওনগFis4-C ওয়েভফ্রন্ট সেন্সর 400-900nm , বিদ্যমান ইউএইচআর সিরিজের উপর ভিত্তি করে, একটি উচ্চ-দক্ষতার অর্ধপরিবাহী কুলিং সিস্টেমকে সংহত করে, দীর্ঘমেয়াদী, উচ্চ-ফ্রেম-রেট অপারেশনের অধীনে সেন্সরের তাপীয় শব্দকে উল্লেখযোগ্যভাবে হ্রাস করে। 512 × 512 অতি-উচ্চ-ঘনত্বের পর্যায় সনাক্তকরণ পয়েন্ট এবং সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণের সুবিধা, এটি -10 ডিগ্রি সেন্টিগ্রেড থেকে 45 ডিগ্রি সেন্টিগ্রেড পর্যন্ত পরিবেষ্টিত তাপমাত্রায় 1.5nm আরএমএসের চেয়ে ভাল পরিমাপের স্থিতিশীলতা বজায় রাখে, এটি উচ্চ-শক্তি লেজার লেজার সনাক্তকরণ, দীর্ঘমেয়াদী অনলাইন পর্যবেক্ষণ এবং আল্ট্রা ওয়েভের মতো অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে। এফআইএস 4 ইউএইচআর-সি ওয়েভফ্রন্ট সেন্সরটি সমস্ত পরামিতিগুলির 5 ফ্রেম/দ্বিতীয় রিয়েল-টাইম আউটপুটকে সমর্থন করে এবং মাল্টি-ব্যান্ড অভিযোজিত বিশ্লেষণ ক্ষমতা বৈশিষ্ট্যযুক্ত, যথার্থ অপটিক্যাল উত্পাদন এবং কাটিং-এজ বৈজ্ঞানিক গবেষণার জন্য নির্ভরযোগ্য উচ্চ-গতিশীল, নিম্ন-শব্দের পরিমাপ সমর্থন সরবরাহ করে।

বোজিওনগFis4 UHR-C ওয়েভফ্রন্ট সেন্সর 400-900এনএম ভূমিকা

বোজিওনগ Fis4 অতি-উচ্চ-রেজোলিউশন ওয়েভফ্রন্ট সেন্সর (রেফ্রিজারেটেড সংস্করণ) 400-900এনএমআমাদের সংস্থার নতুন ফ্ল্যাগশিপ অপটিক্যাল পরিমাপের সরঞ্জাম, উচ্চতর পারফরম্যান্স এবং নির্ভরযোগ্য মানের অফার। এটি কঠোর আইএসও 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেমকে মেনে চলে এবং চীন ন্যাশনাল ইনস্টিটিউট অফ মেট্রোলজি (এনআইএম) দ্বারা ট্রেসেবিলিটিভের জন্য প্রত্যয়িত। এটি এক বছরের ওয়ারেন্টি সহ আসে, পরিমাপের ডেটার যথার্থতা এবং নির্ভরযোগ্যতা নিশ্চিত করে। এই সেন্সরটি একটি মালিকানাধীন সাধারণ-পাথ ইন্টারফেরোমেট্রিক অপটিক্যাল সিস্টেম এবং রিয়েল-টাইম ওয়েভফ্রন্ট পচন সিস্টেমটি ব্যবহার করে, traditional তিহ্যবাহী ফেজ শিফটার এবং রেফারেন্স আয়নাগুলি দূর করে। এই সিস্টেমটি উচ্চ-ভাইব্রেশন পরিবেশে স্থিরভাবে পরিচালনা করে, 512 × 512 অতি-উচ্চ-রেজোলিউশন ওয়েভফ্রন্ট পরিমাপ সক্ষম করে। 2 এনএম আরএমএসের একটি অতি-উচ্চ পরিমাপের নির্ভুলতার সাথে, ≥160 μm এর বিস্তৃত গতিশীল পরিসীমা এবং সমস্ত পরামিতিগুলির একটি 5-ফ্রেম/সেকেন্ড রিয়েল-টাইম আউটপুট, এফআইএস 4 আল্ট্রা-হাই-রেজোলিউশন ওয়েভফ্রন্ট সেন্সর (রেফ্রিজারেটেড সংস্করণ) 400-900nmaccurationally ট্রান্সিয়েন্ট ওয়েভফ্রন্ট পরিবর্তন এবং উচ্চ-ক্রম পরিবর্তন করে। দ্যFis4-C ওয়েভফ্রন্ট সেন্সর লেজার বিম ওয়েভফ্রন্ট পরিমাপ, অভিযোজিত অপটিক্স, প্ল্যানার পৃষ্ঠের পরিমাপ, অপটিক্যাল সিস্টেমের ক্রমাঙ্কন, অপটিক্যাল উইন্ডো পরিদর্শন, অপটিক্যাল গোলাকার পৃষ্ঠের পরিমাপ, পৃষ্ঠের রুক্ষতা পরিদর্শন এবং পৃষ্ঠের মাইক্রো-প্রোফাইলিং এর জন্য ব্যাপকভাবে প্রযোজ্য।

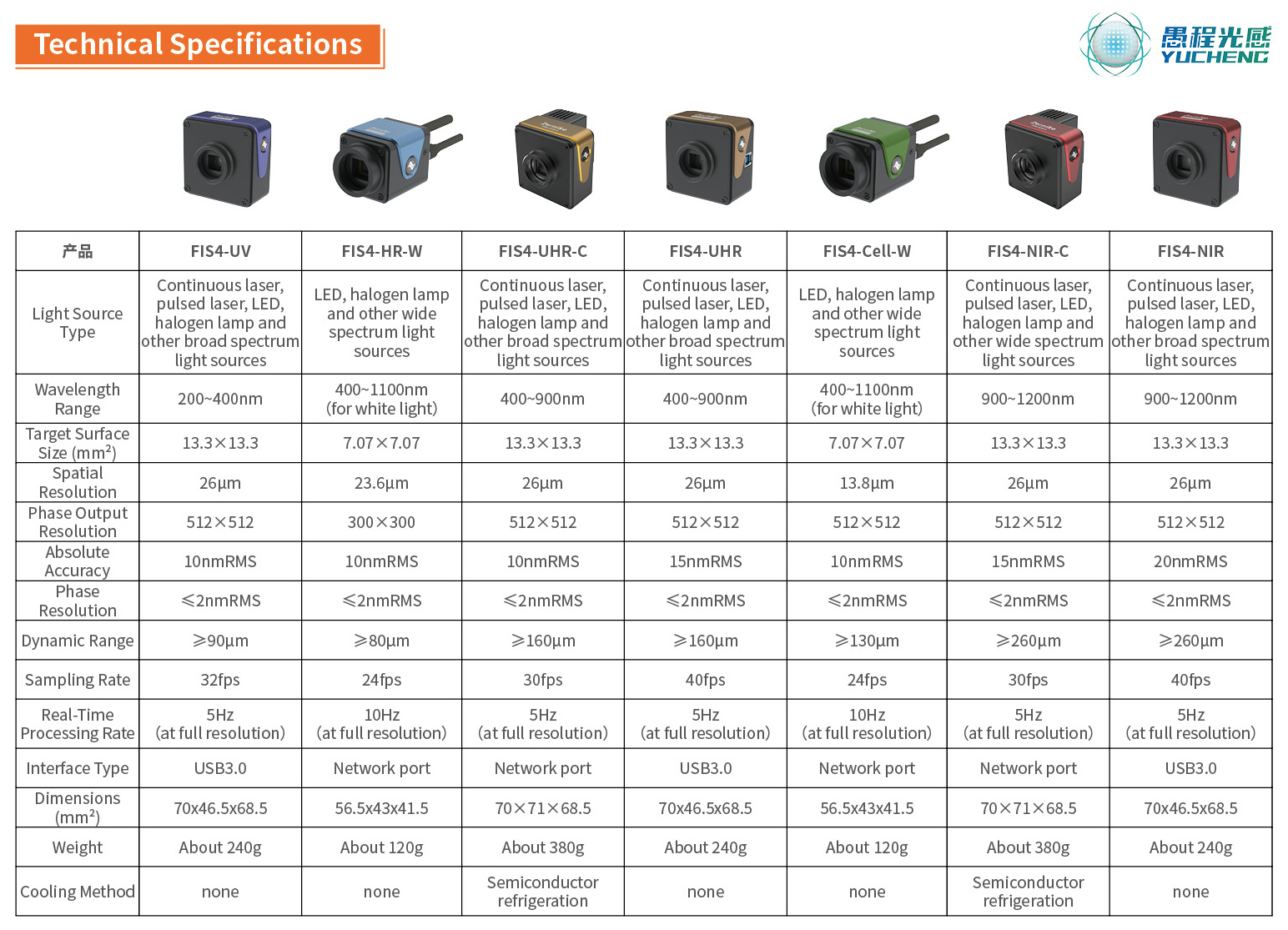

বোজিওনগ Fis4-C ওয়েভফ্রন্ট সেন্সর 400-900nm প্যারামিটার (স্পেসিফিকেশন)

বোজিওনগ Fis4-C ওয়েভফ্রন্ট সেন্সর 400-900nm বৈশিষ্ট্য এবং প্রয়োগ

২০০ 2006 সাল থেকে, ঝেজিয়াং বিশ্ববিদ্যালয়ে অধ্যাপক ইয়াং ইয়ংগিংয়ের দল 17 বছর ধরে কমন-পাথ ইন্টারফেরোমেট্রি ডিজাইন এবং রিয়েল-টাইম ওয়েভফ্রন্ট পুনর্গঠন অ্যালগরিদমগুলিতে কাজ করছে। দলটি আমার দেশের উচ্চ-নির্ভুলতা অপটিক্যাল সেন্সিং ফিল্ডে একটি বড় অগ্রগতি চিহ্নিত করে ওয়াইড-স্পেকট্রাম এফআইএস 4 সিরিজের ওয়েভফ্রন্ট সেন্সরটি সফলভাবে চালু করেছে।

এইFis4 অতি- উচ্চ-রেজোলিউশন ওয়েভফ্রন্ট সেন্সর (রেফ্রিজারেটেড সংস্করণ) একটি রেফারেন্স অপটিক্যাল পাথ বা ফেজ শিফটারের প্রয়োজনীয়তা দূর করে একটি উদ্ভাবনী একক-অপটিক্যাল-পাথ আর্কিটেকচার ব্যবহার করে, সত্যিকারের প্লাগ-এবং-প্লে অভিজ্ঞতা সক্ষম করে। এর ব্যতিক্রমী কর্মক্ষমতা একাধিক মাত্রায় প্রদর্শিত হয়: একটি কম্পন বিচ্ছিন্নতা প্ল্যাটফর্ম ছাড়াই স্থিতিশীল অপারেশন, রিয়েল টাইমে উচ্চ-নির্ভুলতা তরঙ্গফ্রন্ট ডেটা ক্যাপচার করে; 2 এনএম আরএমএসের উচ্চ সংবেদনশীলতা এবং 512 × 512 (262,144 ফেজ পয়েন্ট) এর একটি রেজোলিউশন পরীক্ষার অধীনে থাকা অবজেক্টে মাইক্রোস্কোপিক বিশদগুলির পরিষ্কার দৃশ্যায়ন সক্ষম করে; এবং, একটি কমপ্যাক্ট, মুষ্টি আকারের প্যাকেজে এটি 400-900 এনএম এর বিস্তৃত বর্ণালী প্রতিক্রিয়া গর্বিত করে এবং প্রতি সেকেন্ডে 5 ফ্রেমে রিয়েল-টাইম 3 ডি ওয়েভফ্রন্ট ডিসপ্লে সরবরাহ করে। FIS4 সিরিজটি বৈজ্ঞানিক গবেষণা এবং যথার্থ শিল্প পরিদর্শন পরিস্থিতিগুলির দাবিতে ডিজাইন করা হয়েছে। এটি লেজার বিমের গুণমান বিশ্লেষণ, অভিযোজিত অপটিক্স সিস্টেম ডিবাগিং, প্লেন/গোলাকার অপটিক্যাল উপাদান পৃষ্ঠের পরিমাপ, অপটিক্যাল সিস্টেম প্রান্তিককরণ এবং ক্রমাঙ্কন, অপটিক্যাল উইন্ডো পরিদর্শন, এবং পৃষ্ঠের রুক্ষতা এবং মাইক্রো-প্রোফাইল চরিত্রায়ন, আধুনিক অপটিকাল পরিমাপের জন্য একটি আদর্শ মূল পরিমাপের সরঞ্জাম সরবরাহ করার মতো একাধিক উচ্চ-শেষ ক্ষেত্রগুলি সঠিকভাবে পরিবেশন করতে পারে।

বোজিওনগFis4-C ওয়েভফ্রন্ট সেন্সর 400-900এনএম আবেদন

বোজিওনগFis4-C ওয়েভফ্রন্ট সেন্সর 400-900এনএম বিশদ

দ্যFis4 অতি-উচ্চ-রেজোলিউশন ওয়েভফ্রোএনটি সেন্সর (রেফ্রিজারেটেড সংস্করণ) 400-900এনএমএকটি অনন্য পেটেন্টেড এলোমেলো কোডেড চার-তরঙ্গ বিচ্ছুরণ প্রযুক্তির উপর ভিত্তি করে, যা একক অপটিক্যাল পথে ওয়েভফ্রন্টের স্ব-হস্তক্ষেপ অর্জন করতে পারে এবং হস্তক্ষেপের প্রভাবটি সরাসরি রিয়ার-এন্ড ইমেজ প্লেনে গঠিত হয়। এই সিস্টেমটি আলোর উত্সের সংহতির উপর নির্ভরতা উল্লেখযোগ্যভাবে হ্রাস করে এবং কোনও ফেজ শিফটারের প্রয়োজন ছাড়াই প্রচলিত ইমেজিং ইউনিটের সাথে একত্রে উচ্চ-নির্ভুলতা হস্তক্ষেপ পরিমাপ সম্পূর্ণ করতে পারে। দ্যFis4 ওয়েভফ্রন্ট সেন্সরদুর্দান্ত কম্পন প্রতিরোধের এবং অপারেশনাল স্থিতিশীলতা রয়েছে এবং এটি কোনও কম্পন বিচ্ছিন্নতা ডিভাইস ছাড়াই স্থিরভাবে ন্যানোমিটার-স্তরের ওয়েভফ্রন্ট পরিমাপ অর্জন করতে পারে। Traditional তিহ্যবাহী মাইক্রোলেনস অ্যারে-টাইপ হার্টম্যান সেন্সরগুলির সাথে তুলনা করে, এফআইএস 4 ওয়েভফ্রন্ট সেন্সরটি আরও প্রতিযোগিতামূলক ব্যয়-কার্যকারিতা বজায় রেখে অপটিক্যাল পরিমাপের দৃশ্যের দাবিতে একটি আদর্শ সমাধান হিসাবে তৈরি করে আরও বেশি প্রতিযোগিতামূলক ব্যয়-কার্যকারিতা বজায় রেখে ডেনার ফেজ পয়েন্ট স্যাম্পলিং, একটি বৃহত্তর বর্ণালী অভিযোজন পরিসীমা এবং একটি উচ্চ গতিশীল পরিমাপের উপরের সীমা সরবরাহ করতে পারে।

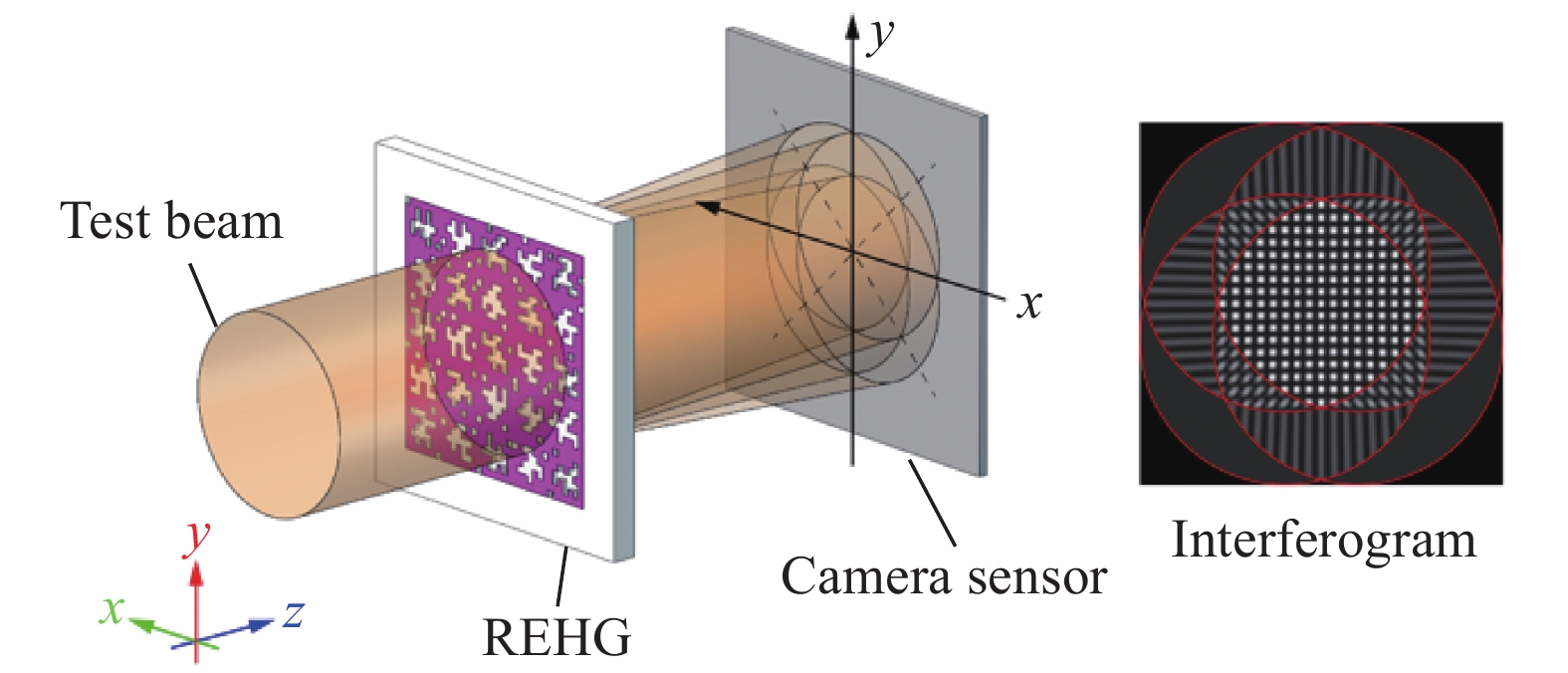

চিত্র 1. ফেজ ইমেজিং নীতিটি এলোমেলোভাবে কোডেড হাইব্রিড গ্রেটিং (RECH) ব্যবহার করে চার-তরঙ্গ পার্শ্বীয় শিয়ারিং হস্তক্ষেপের উপর ভিত্তি করে

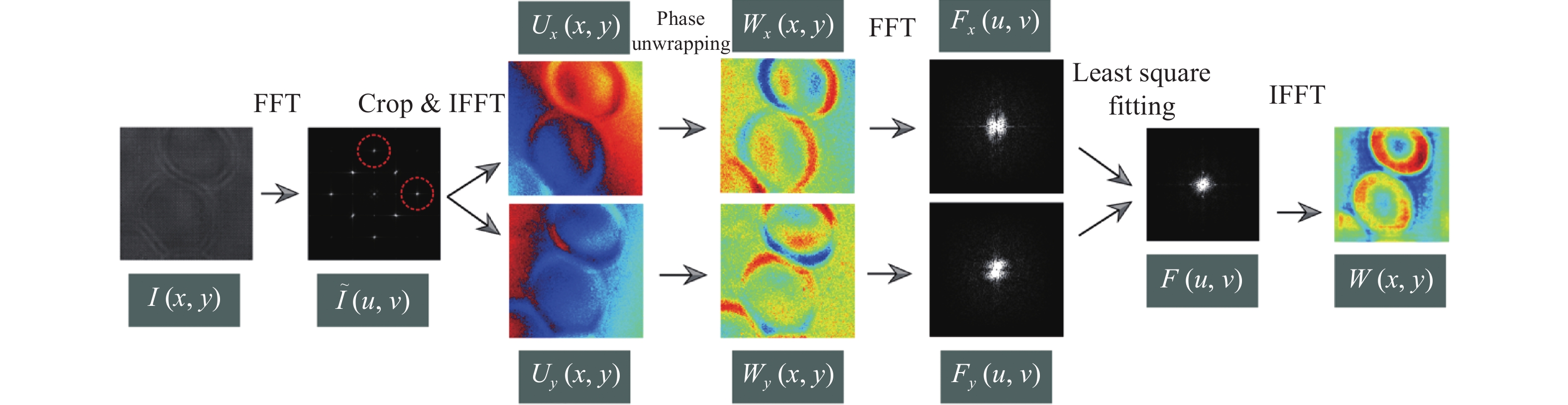

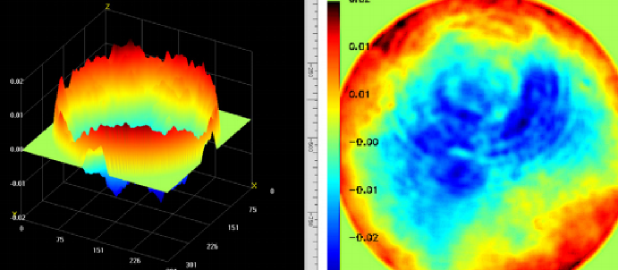

চিত্র 22

দ্যFis4 ওয়েভফ্রন্ট সেন্সর, এর অত্যন্ত সংহত নকশার সাথে, ব্যতিক্রমী পরিবেশগত অভিযোজনযোগ্যতা, উচ্চতর টেম্পোরাল রেজোলিউশন এবং বিস্তৃত সিস্টেমের সামঞ্জস্যতা অপটিক্যাল মেট্রোলজিতে একটি গ্রাউন্ডব্রেকিং উদ্ভাবনে পরিণত হয়েছে। এই পণ্যটি কেবল বৈজ্ঞানিক গবেষণায় দুর্দান্ত সম্ভাবনা প্রদর্শন করে না তবে শিল্প অ্যাপ্লিকেশনগুলিতে উচ্চ স্বীকৃতিও অর্জন করেছে। প্রাথমিকভাবে traditional তিহ্যবাহী অপটিক্যাল ওয়ার্কশপগুলিতে নির্ভুলতা পরিদর্শন করার জন্য ব্যবহৃত হয়Fis4 ওয়েভফ্রন্ট সেন্সরঅপটিক্যাল উপাদান পৃষ্ঠতল পরীক্ষা, লেজার বিম মানের বিশ্লেষণ এবং অভিযোজিত অপটিক্স সিস্টেমের ক্রমাঙ্কন হিসাবে সফলভাবে বিশেষ ক্ষেত্রগুলি পরিবেশন করেছে। এর অ্যাপ্লিকেশনটি এখন বায়োমেডিকাল ইমেজিং, ন্যানো পার্টিকাল ট্র্যাকিং, মেটাসারফেস কাঠামোর বৈশিষ্ট্য এবং তাপমাত্রা ক্ষেত্র পর্যবেক্ষণ হিসাবে এর শক্তিশালী আন্তঃশৃঙ্খলা ক্ষমতা প্রদর্শন করার মতো কাটিং-এজ গবেষণা ক্ষেত্রগুলি অন্তর্ভুক্ত করার জন্য প্রসারিত হয়েছে।

এর কমপ্যাক্ট যান্ত্রিক নকশা ধন্যবাদ,Fis4 ওয়েভফ্রন্ট সেন্সরবিভিন্ন মাইক্রোস্কোপি ইমেজিং সিস্টেম এবং জটিল অপটিক্যাল প্ল্যাটফর্মগুলিতে সহজেই সংহত করা যায়। এর উদ্ভাবনী আর্কিটেকচার, সাধারণ-পাথ ইন্টারফেরোমেট্রির নীতির উপর ভিত্তি করে ডিভাইসটিকে উচ্চ-ভাইব্রেশন পরিবেশে এমনকি ন্যানোমিটার-স্তরের পরিমাপের নির্ভুলতা বজায় রাখতে সক্ষম করে, অতিরিক্ত কম্পন বিচ্ছিন্নতা ডিভাইসের প্রয়োজন ছাড়াই স্থিতিশীল অপারেশন নিশ্চিত করে। সেন্সরটিতে একক-এক্সপোজার ওয়েভফ্রন্ট পুনর্গঠনও রয়েছে, তরল গতি, কণা স্থানান্তর এবং লেজার সংক্রমণ হিসাবে উচ্চ-গতির গতিশীল প্রক্রিয়াগুলির সঠিক ক্যাপচার সক্ষম করে এবং সুনির্দিষ্ট পরিমাণগত বিশ্লেষণ সরবরাহ করে।

বায়োমেডিকাল গবেষণায়, এফআইএস 4 সিস্টেম সফলভাবে লেবেল-মুক্ত, দীর্ঘমেয়াদী, ত্রি-মাত্রিক পরিমাণগত পর্যায়ে বিভিন্ন জীবিত কোষের (সিওএস -7, এইচটি 1080, আরপিই, সিএইচও, এইচইকে এবং প্রাথমিক নিউরন সহ) সহ ফোটোটক্সিসিটি হ্রাস করে এবং কোষের গতিশীলতার অধ্যয়নের জন্য একটি অভিনব প্রযুক্তিগত পদ্ধতির সরবরাহ করে। সিস্টেমের ফেজ-বিলম্বের ইমেজিং ক্ষমতাও কোলাজেন ফাইবার এবং সাইটোস্কেলিটনের মতো বায়ারফ্রিজেন্ট স্ট্রাকচারগুলির উচ্চ-বিপরীতে ইমেজিংকে সক্ষম করে, টিস্যু মেকানিক্স এবং প্যাথলজিতে উল্লেখযোগ্যভাবে অগ্রসর হওয়া গবেষণা করে।

উল্লেখযোগ্যভাবে, দ্যFis4 ওয়েভফ্রন্ট সেন্সরএর প্রযুক্তিগত আর্কিটেকচার উল্লেখযোগ্য ক্রস-ব্যান্ড স্কেলাবিলিটি প্রদর্শন করে। এর নকশার নীতিগুলি এক্স-রে, মিড-ওয়েভ ইনফ্রারেড (এমডব্লিউআইআর) এবং দীর্ঘ-তরঙ্গ ইনফ্রারেড (এলডব্লিউআইআর) ব্যান্ডগুলিতে ফেজ ইমেজিং সিস্টেমগুলির বিকাশের জন্য সফলভাবে প্রয়োগ করা হয়েছে, যা উপকরণ বিজ্ঞান, তাপীয় ব্যবস্থাপনা এবং জাতীয় প্রতিরক্ষা সুরক্ষার জন্য উদ্ভাবনী পরিমাপ সমাধান সরবরাহ করে। সাম্প্রতিক বছরগুলিতে, সেন্সরটি উদীয়মান ক্ষেত্রে যেমন মেটাসরফেস ফেজ ম্যানিপুলেশন মূল্যায়ন এবং দ্বি-মাত্রিক উপকরণগুলির অপটিক্যাল বৈশিষ্ট্যগুলির বৈশিষ্ট্যগুলির বৈশিষ্ট্য হিসাবেও বিস্তৃত প্রয়োগ খুঁজে পেয়েছে, এটি একটি মৌলিক গবেষণা সরঞ্জাম হিসাবে এর উল্লেখযোগ্য মান এবং বিস্তৃত প্রয়োগযোগ্যতা প্রদর্শন করে।
