আমাদের এফআইএস 4 এনআইআর-সি ওয়েভফ্রন্ট সেন্সরগুলি দক্ষতার সাথে উচ্চ-নির্ভুলতা অপটিক্যাল বিশ্লেষণের চাহিদাযুক্ত মানগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে, তাদের পণ্য এবং অপারেশনাল পদ্ধতিগুলির উচ্চতর ক্যালিবারের গ্যারান্টি দেওয়ার জন্য আমাদের ক্লায়েন্টকে একটি নির্ভরযোগ্য উপকরণ দিয়ে সজ্জিত করে। এই সেন্সরগুলিকে তাদের অপারেশনাল ফ্রেমওয়ার্কগুলিতে নির্বিঘ্নে সংহত করার মাধ্যমে, আমাদের গ্রাহকরা আত্মবিশ্বাসের সাথে পণ্য শ্রেষ্ঠত্ব এবং উত্পাদন দক্ষতা উভয় ক্ষেত্রে একটি উল্লেখযোগ্য অগ্রগতির প্রত্যাশা করতে পারেন।
বোজিওং এফআইএস 4 এনআইআর-সি ওয়েভফ্রন্ট সেন্সরটির অসামান্য উচ্চ রেজোলিউশন এবং বিস্তৃত তরঙ্গদৈর্ঘ্য কভারেজ এটি বৈজ্ঞানিক তদন্ত এবং শিল্প বাস্তবায়ন উভয়ের জন্য একটি অতুলনীয় সরঞ্জাম হিসাবে অবস্থান করে, বিশেষত এমন পরিস্থিতিতে যা নিখুঁত পরিমাপ এবং কঠোর বিশ্লেষণের প্রয়োজন হয়। এই পরিশীলিত সেন্সরটি 900nm থেকে 1200nm তরঙ্গদৈর্ঘ্য পরিসীমা বিস্তৃত উচ্চ-নির্ভুলতা তরঙ্গফ্রন্ট পরিমাপ পরিচালনায় দক্ষতা অর্জন করে, একটি উল্লেখযোগ্য 512x512 পিক্সেল রেজোলিউশনকে গর্বিত করে-মোট 262,144 পৃথক পর্বের পয়েন্টের কথা। এর নকশাটি চিন্তাভাবনা করে অন্তর্নিহিত কম্পন প্রতিরোধের সংহত করে এবং ব্যবহারিক সেটিংসে শক্তিশালী স্থিতিশীলতা নিশ্চিত করে, জটিল পরিবেশগত নিয়ন্ত্রণ সিস্টেমের প্রয়োজন ছাড়াই উচ্চ-বিশ্বস্ততার পরিমাপের সুবিধার্থে। এই অভ্যন্তরীণ স্থিতিস্থাপকতা অপারেশনাল ওয়ার্কফ্লোগুলিকে উল্লেখযোগ্যভাবে অনুকূল করে এবং সামগ্রিক পরিমাপের থ্রুপুটকে উল্লেখযোগ্যভাবে উন্নত করে।
হালকা উত্স প্রকার |
অবিচ্ছিন্ন লেজার , পালস লেজার , এলইডি, হ্যালোজেন ল্যাম্প এবং অন্যান্য ব্রডব্যান্ড হালকা উত্স |
তরঙ্গদৈর্ঘ্য পরিসীমা |
900nm ~ 1200nm |
লক্ষ্য আকার |
13.3 মিমি × 13.3 মিমি |
স্থানিক রেজোলিউশন |
26 মি মি |
ফেজ আউটপুট রেজোলিউশন |
512 × 512 |
পরম নির্ভুলতা |
15nmrms |
পর্যায় রেজোলিউশন |
≤ 2nmrms |
গতিশীল পরিসীমা |
≥260μ মি |
নমুনা হার |
30fps |
রিয়েল-টাইম প্রসেসিং গতি |
5Hz (সম্পূর্ণ রেজোলিউশনে) |
ইন্টারফেস টাইপ |
চপ |
মাত্রা |
70 মিমি × 71 মিমি × 68.5 মিমি |
ওজন |
প্রায় 380 জি |
রেফ্রিজারেশন পদ্ধতি |
সেমিকন্ডাক্টর কুলিং |
◆ 100% দেশীয়ভাবে বিকাশিত
◆ একক পাথ হালকা স্ব-হস্তক্ষেপ, কোনও রেফারেন্স আলোর প্রয়োজন নেই
26 260 μ মি পর্যন্ত বড় গতিশীল পরিসীমা
◆ প্রশস্ত বর্ণালী 900nm ~ 1200nm ব্যান্ড
◆ 2nm আরএমএস উচ্চ পর্যায়ের রেজোলিউশন
◆ অত্যন্ত শক্তিশালী কম্পন প্রতিরোধের, অপটিক্যাল কম্পন বিচ্ছিন্নতার প্রয়োজন নেই
La লেজার হস্তক্ষেপ ফ্রিঞ্জ দমন নকশা সহ
◆ সমর্থন কলিমেটেড বিমস এবং বৃহত এনএ রূপান্তরকারী বিমগুলি
Se সেমিকন্ডাক্টর রেফ্রিজারেশন ব্যবহার করে
আবেদন
এই বোজিওং এফআইএস 4 এনআইআর-সি ওয়েভফ্রন্ট সেন্সরটি অপটিক্যাল সিস্টেমের অ্যাব্রেশন পরিমাপ, অপটিক্যাল সিস্টেমের ক্রমাঙ্কন, উপাদান অভ্যন্তরীণ জাল বিতরণ পরিমাপ, হাইপারসফেস, হাইপারলেন্স ওয়েভ সামনের পরিমাপে ব্যবহৃত

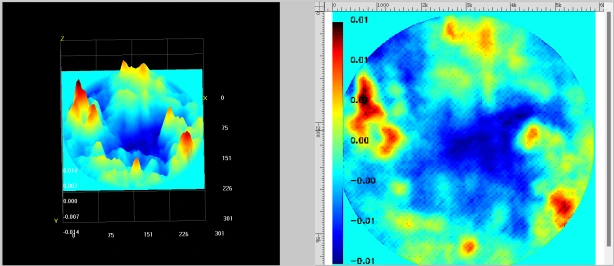

অপটিক্যাল সিস্টেমের ক্ষয় পরিমাপের উদাহরণ |
কোনও উপাদানের ভিতরে জাল বিতরণের নমুনা পরিমাপ |
অপটিকাল সিস্টেম ক্রমাঙ্কন পরিমাপের উদাহরণ |
মেটাসুরফেস ওয়েভফ্রন্ট পরিমাপের উদাহরণ
|
হাইপারলেন্স ওয়েভফ্রন্ট পরিমাপের উদাহরণ
|
|
বোজিওং এফআইএস 4 এনআইআর-সি (সেমিকন্ডাক্টর কুলিং) ওয়েভফ্রন্ট সেন্সরটি সিঙ্গাপুরের ঝেজিয়াং বিশ্ববিদ্যালয় এবং নানিয়াং টেকনোলজিকাল বিশ্ববিদ্যালয় থেকে অধ্যাপকদের একটি দল দ্বারা বিকাশ করা হয়েছিল। এটিতে 512 × 512 (262144) ফেজ পয়েন্টগুলির একটি অতি-উচ্চ রেজোলিউশন রয়েছে এবং 900nm1200nm ব্যান্ডে উচ্চ-নির্ভুলতা তরঙ্গফ্রন্ট পরিমাপ অর্জন করতে পারে। এটি অপটিক্যাল সিস্টেমের অবসন্নতা পরিমাপ, অপটিক্যাল সিস্টেমের ক্রমাঙ্কন, উপাদান অভ্যন্তরীণ জাল বিতরণ পরিমাপ, মেটাসারফেস, সুপারলেন্স ওয়েভফ্রন্ট পরিমাপ ইত্যাদি ব্যবহার করা যেতে পারে
FIS4 এনআইআর-সি একটি ইনফ্রারেড ক্যামেরার সাথে পেটেন্টেড এলোমেলো কোডেড চার-তরঙ্গ বিচ্ছিন্ন প্রযুক্তির সংমিশ্রণ করে এবং পিছনের চিত্র বিমানের অবস্থানে হস্তক্ষেপ করে। এটি আলোর উত্স সংহতির জন্য কম প্রয়োজনীয়তা রয়েছে এবং ফেজ স্থানান্তরিত হওয়ার প্রয়োজন হয় না। সাধারণ ইমেজিং সিস্টেমগুলি ইন্টারফেরোমেট্রিক পরিমাপ অর্জন করতে পারে। এটিতে অতি-উচ্চ কম্পন প্রতিরোধের এবং অতি-উচ্চ স্থায়িত্ব রয়েছে এবং কম্পন বিচ্ছিন্নতা ছাড়াই এনএম-স্তরের নির্ভুলতা পরিমাপ অর্জন করতে পারে।
